Beschreibung

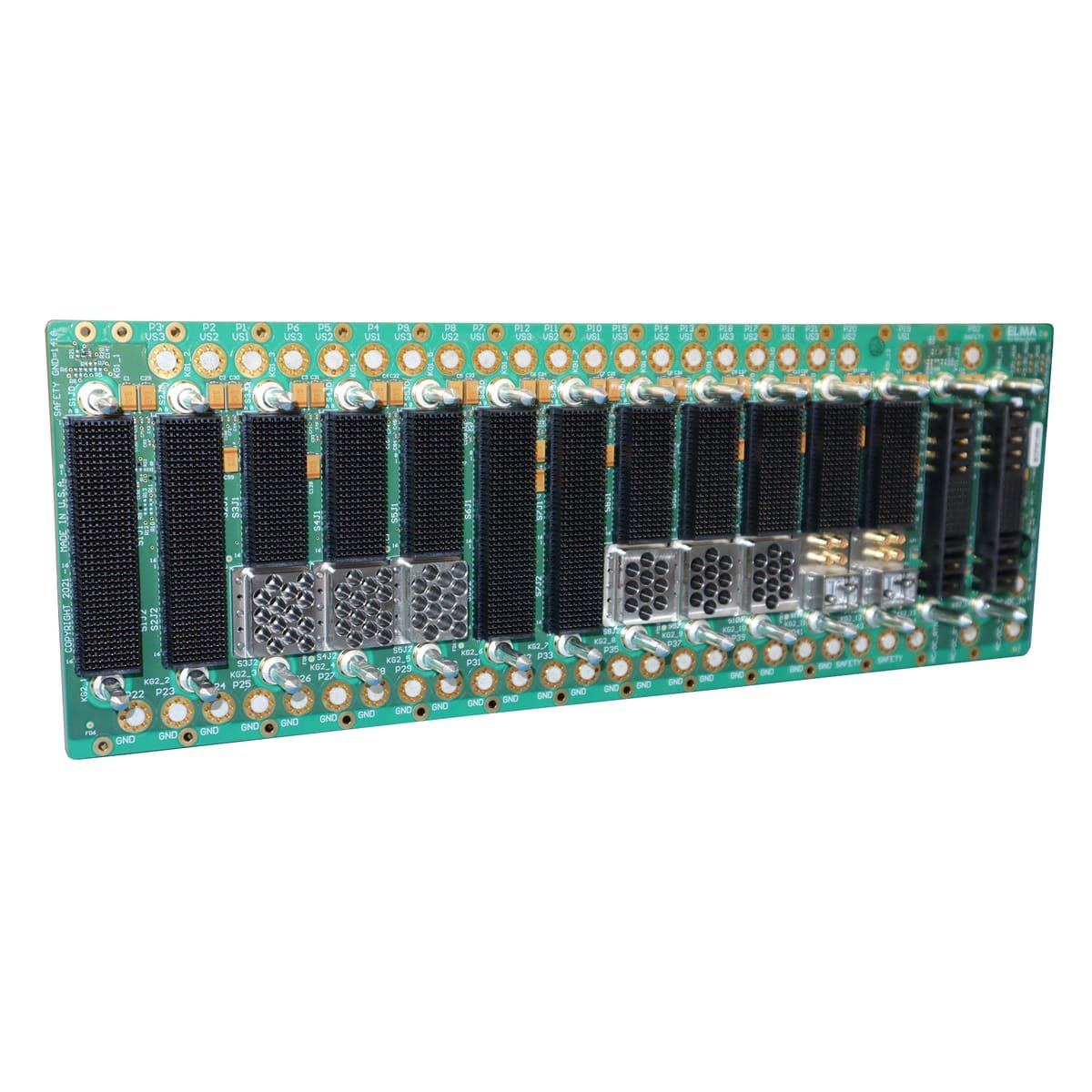

x3-HE-Backplane mit 12 Steckplätzen und auf SOSA ausgerichteten Profilen. Die C5ISR Modular Open Suite of Standards (CMOSS) unterstützt Hochgeschwindigkeitssignale auf allen Datenpfaden sowie VITA 67.3- und VITA 66.5-Anschlüssen.
Produktmerkmale
x- Expansion Plane-Links unterstützen PCIe Gen 4 und Data & Control Planes-Links unterstützen 100GBASE-KR4 bzw. 25GBASE-KR
- 3U OpenVPX-Backplane mit 12 SOSA PIC-Steckplätzen
- Unterstützt bis zu 100 Gigabit, Dual-Domain-Ethernet-Switch
- PNT-Nutprofil SLT3x-TIM-2S1U22S1U2U1H-14.9.2
- Zwei Versionen verfügbar: Eine unterstützt nur 12 V und +3,3 V_AUX-Stromversorgung (SOSA), die andere unterstützt Legacy-Stromversorgung (vollständige Ergänzung der VS-Schienen).
- Wartung, serielle Ports, GPIO- und CLK1-Signale werden an mehrere Header weitergeleitet.
- Optionen mit und ohne installierten VITA 66/67-Modulen. Auch mit und ohne Schutzbeschichtung erhältlich
- IPMC-Header für externen Chassis-Manager
- Die Stromversorgung erfolgt über die VITA 62.x-Steckplätze PO1, PO2 und PO3, +/-12 V AUX, +3,3 V AUX (an den Pins A4/B4/C4/D4).
- Stromversorgung für VITA 46-Steckplätze VS1, VS2 und VS3, +/-12V_AUX, +3,3V_AUX-Pins an J0
Produktinformation
xArtikel-/Teilenummer1OVX312AFQ-xxxx
Artikelbeschreibung3 HE VPX-Backplane mit 12 Steckplätzen, ausgerichtet auf SOSA 1.0
Schlüssel12
