Beschreibung

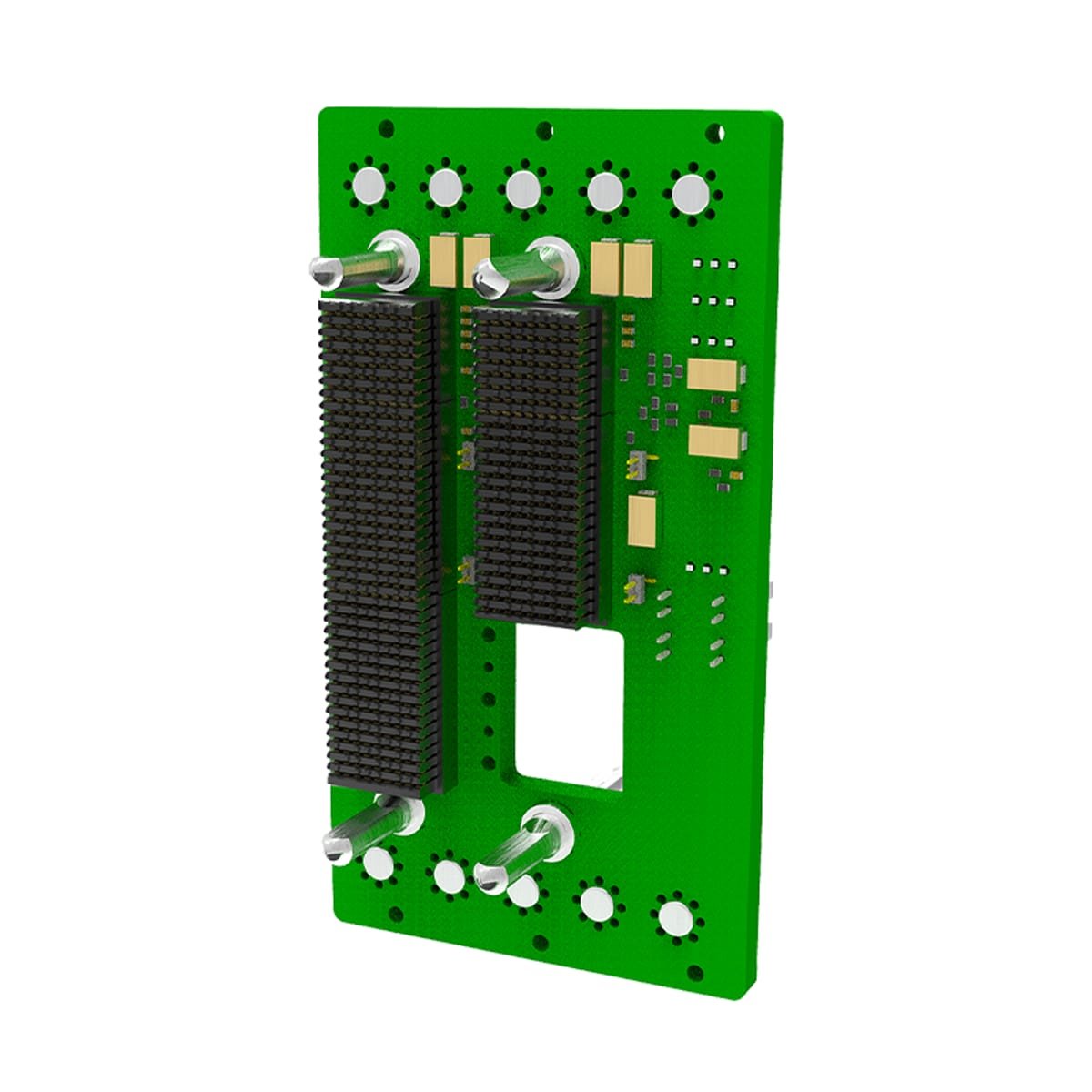

xDiese 3-HE-Backplane wurde im Einklang mit SOSA entwickelt und bietet zwei Steckkartensteckplätze (PIC), um die MOSA- und CMOSS-Initiativen des Verteidigungsministeriums zu unterstützen. Die Backplane unterstützt Hochgeschwindigkeitssignale auf allen Datenpfaden und die VITA 67.3c-Blende in Steckplatz 2.
Produktmerkmale
x- Slotprofile in Übereinstimmung mit dem SOSA Technical Standard Version 1.0
- 3-HE-OpenVPX-Backplane mit zwei Steckplätzen, ausgerichtet auf SOSA • Steckplatz 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, I/O-intensiver Steckplatz • Steckplatz 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, Steckplatz für rechenintensive Nutzlast
- Passende Länge, geringe Abweichung von REF- und AUX-Takten
- IPMC-Header für externen Chassis-Manager
- Powerbolzen
- Geroutete Control- und Data-Plane-Links sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen geroutete Expansion-Plane-Links, die PCIe Gen-4-Datenraten unterstützen
- Geroutete Erweiterungsebenenverbindungen unterstützen PCIe Gen-4-Datenraten
- Serielle Wartungsanschlüsse werden an einen Header weitergeleitet
- Nicht geroutete Signale werden an die Anschlüsse des Rear-Transition-Moduls weitergeleitet und sind für die Unterstützung von RTMs oder Meritec-Kabeln konfiguriert
- Dünnwandige Anschlüsse an der unteren Vorderseite des VPX-Wafer-Anschlusses an Steckplätzen mit VITA 67.3-Öffnungen, um den Anschluss von Nicht-VITA 67.3-Karten zu ermöglichen.
Produktinformation
xArtikel/Artikelnummer1SVX302AMP-1X31
Artikelbeschreibung3 HE-OpenVPX-Backplane mit 2 Steckplätzen, ausgerichtet auf SOSA™ – VITA 67.3c-Blende in Steckplatz 2
Steckplätze2
