Beschreibung

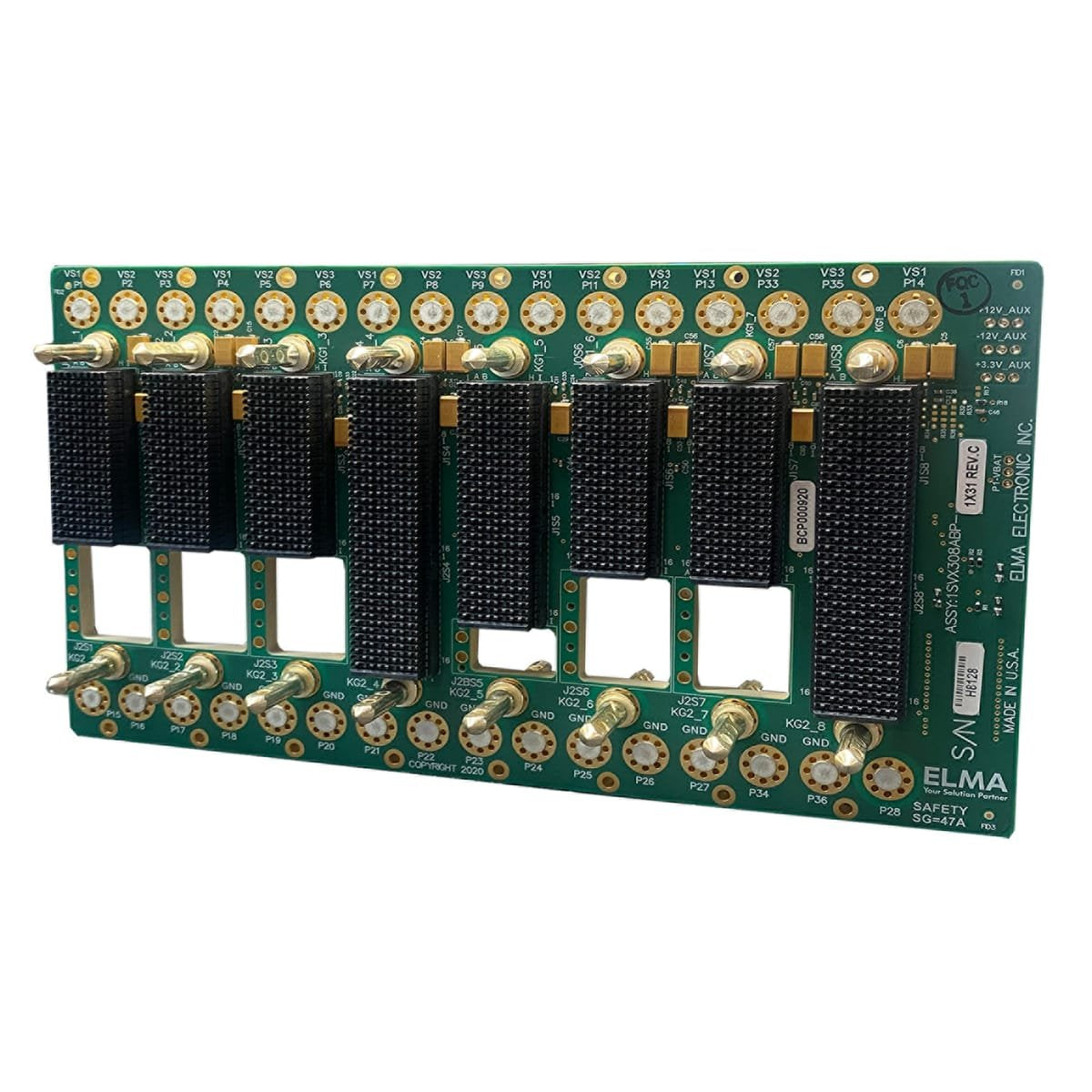

x3U 8-Slot 25-Gb-Backplane gemäß SOSA-Standard mit Öffnungen für VITA 66/67 HF- und optische Module. Die Konfiguration bietet 3 verschiedene Payload-Profile in 6 Slots; 1 Switch-Slot und 1 Timing-/PNT-Slot. Die Profile sind im Abschnitt „Features“ und im Datenblatt aufgeführt.
Produktmerkmale
x- Slotprofil im Einklang mit des technischen SOSA-Standard
- Acht SOSA PIC-Steckplätze 3 HE VPX-Backplane
- Unterstützt drei Payload-Slot-Profile: Slots 1, 2: 6 & 7: SLT3-PAY-1F1U1S1S1U1U2F1H-14.6.11 / Slot 5: SLT3-PAY-1F1U1S1S1U1U4F1J-14.6.13-n / Slot 8: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16
- Switch-Slot-Profil SLT3-SWH-6F1U7U-14.4.14 unterstützt Dual-Domain-Ethernet-Switches mit 1/10/40 und 25/100 Gbit/s.
- PNT Timing-Slot-Profil SLT3x-TIM-2S1U22S1U2U1H-14.9.2
- Der Anschluss der Erweiterungsebene erfolgt von hinten über RTM-Anschlüsse mit Meritec-Kabeln. Der sekundäre Nutzlast-Erweiterungssteckplatz (physischer Steckplatz Nr. 5) kann mit 4 primären Nutzlast-Erweiterungssteckplätzen verbunden werden
- Alle Steuerungs- und Datenebenenverbindungen sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen 100GBASE-KR4
- IPMC-Header für externen Chassis-Manager
- Serielle Wartungsanschlüsse werden an einen Header weitergeleitet
Produktinformation
xArtikel-/Teilenummer1SVX308ABP-1X31
Artikelbeschreibung3U 25-Gbit/s-Backplane, SOSA-konform. 8-Slot-OpenVPX mit Öffnungen für VITA-66- und VITA-67-Module, unterstützt 6 Nutzlast-Slots, 1 Switch-Slot und 1 Timing-Slot.
Schlüssel8
