Beschreibung

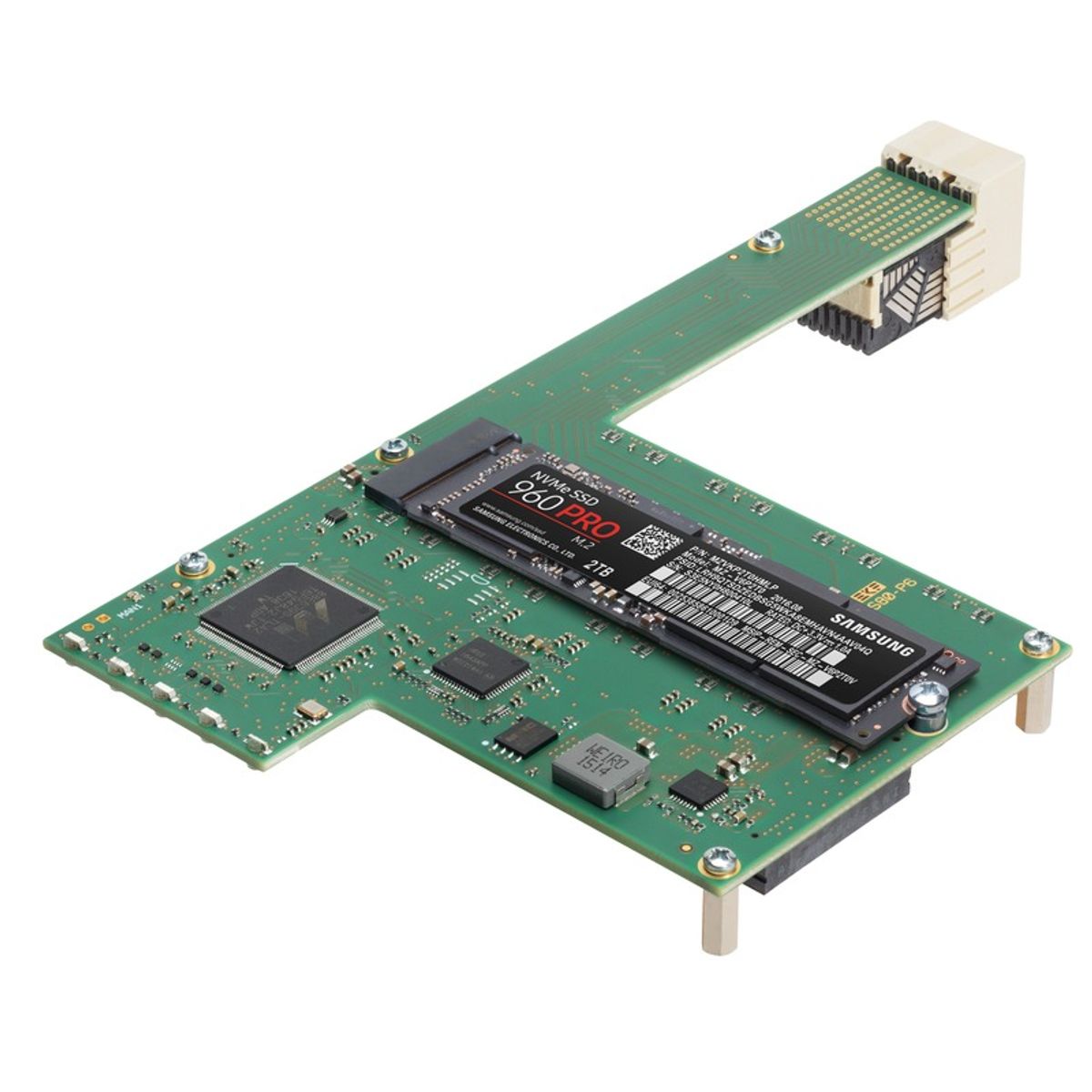

xDer S82-P6 ist mit einem M.2 PCIe x4-Sockel ausgestattet, der für ein Hochgeschwindigkeits-SSD-Modul vom Typ NVMe geeignet ist, mit einer maximalen Kapazität von derzeit 2 TB, ausreichend für die Installation eines Betriebssystems und auch für die Datenspeicherung.
Produktmerkmale
x- Erhältlich als Mezzanine-Erweiterungsplatine, z.B. Neben den SC4-CONCERTO- und Nachfolge-CPU-Trägerkarten bietet der S82-P6 eine Solid-State-Drive-Massenspeicherlösung und versorgt die Backplane zusätzlich mit vier Gigabit-Ethernet-Ports.
- Für die CompactPCI® Serial-Backplane-Kommunikation über den P6-Anschluss gemäß dem 1000BASE-T-Schnittstellenstandard sind vier diskrete Gigabit-Ethernet-Controller (auch NIC genannt) integriert.
- Die Intel® I210-IT Gigabit-Ethernet-Controller unterstützen die neuesten Netzwerkfunktionen wie Audio Video Bridging (AVB) und Time Sensitive Networking (TSN).
- Mit einer geeigneten Ethernet-fähigen CompactPCI® Serial-Backplane werden beide Netzwerkarchitekturen unterstützt, entweder Single Star für angemessene Backplane-Kosten oder Full Mesh für optimale Systemflexibilität.
- Der S82-P6 wird an die Mezzanine-Erweiterungsanschlüsse HSE1 und HSE2 der CompactPCI® Serial CPU-Trägerplatine angeschlossen und behält dabei die Gesamtmontagehöhe von 4 TE (20,32 mm) bei.
- Der S82-P6 ist mit vier unabhängigen Intel® I210-IT Gigabit Ethernet-Netzwerkcontrollern ausgestattet. Die NICs umfassen 1000BASE-T-Gigabit-Ethernet-Transceiver, die über Magnetmodule mit dem CompactPCI® Serial-Backplane-Anschluss P6 verkabelt sind.
- Die Netzwerkcontroller kommunizieren mit der CPU-Trägerkarte über PCI Express®-Verbindungen, die über den Mezzanine-Schnittstellenstecker HSE2 geleitet werden.
- Eine CPU-Trägerkartenbaugruppe mit der S82-P6-Mezzanine-Karte wird normalerweise in den Systemsteckplatz einer CompactPCI® Serial-Backplane eingesetzt, die entweder für Sternarchitektur-Netzwerke oder Full-Mesh-Backplane-Ethernet geeignet ist.
- Beide Strukturen ermöglichen Backplane-Multiprocessing und andere Ethernet-gebundene Kommunikation über P6/J6 zwischen CompactPCI® Serial-Karten. Die I210-IT-Netzwerkcontroller eignen sich für zeitkritische Anwendungen (TSN).
- „Mezzanine-Modul in proprietärer Größe. Passt grundsätzlich in die 4HP (20,3 mm) Hülle der CPU-Trägerplatine. Wird normalerweise als gebrauchsfertige Baugruppe (einschließlich CPU-Karte) geliefert.
Produktinformation
xArtikel/ArtikelnummerS82-P6
Artikelbeschreibung4 x GB ETH-NIC
