Beschreibung

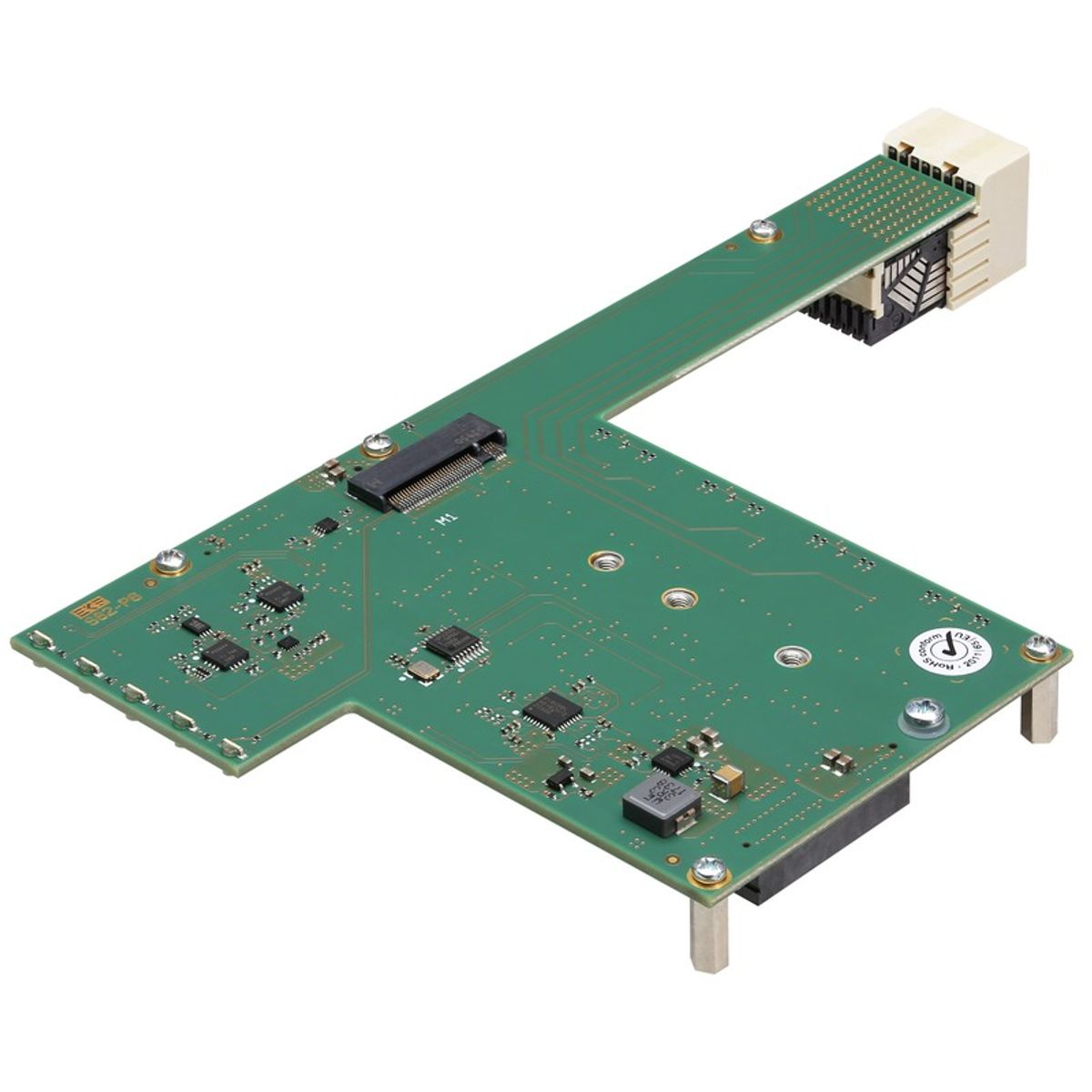

xDer S80-P6 ist mit einem M.2 PCIe x4-Sockel ausgestattet, der für ein Hochgeschwindigkeits-SSD-Modul vom Typ NVMe geeignet ist, mit einer maximalen Kapazität von derzeit 2 TB, ausreichend für die Installation eines Betriebssystems und auch für die Datenspeicherung.
Produktmerkmale
x- Erhältlich als Mezzanine-Erweiterungsplatine, z.B. Neben den SC4-CONCERTO- und Nachfolge-CPU-Trägerkarten bietet der S80-P6 eine Solid-State-Drive-Massenspeicherlösung und versorgt die Backplane zusätzlich mit acht Gigabit-Ethernet-Ports.
- An Bord ist ein Gigabit-Ethernet-Switch mit neun Ports vorhanden. Über den P6-Anschluss stehen acht Ports für die CompactPCI® Serial-Backplane-Kommunikation zur Verfügung. Ein weiterer Port ist mit dem lokalen GbE-Controller verbunden.
- Der Gigabit-Ethernet-Switch bietet neueste Funktionen wie 802.1 Audio Video Bridging (AVB/TSN) und Quality of Service (QoS)-Unterstützung und ermöglicht eine leichte In-Band-Verwaltung.
- Mit einer geeigneten Ethernet-fähigen CompactPCI® Serial-Backplane werden beide Netzwerkarchitekturen unterstützt, entweder Single Star für angemessene Backplane-Kosten oder Full Mesh für optimale Systemflexibilität.
- Der S80-P6 wird an die Mezzanine-Erweiterungsanschlüsse HSE1 und HSE2 der CompactPCI® Serial CPU-Trägerplatine angeschlossen und behält dabei die Gesamtmontagehöhe von 4 TE (20,32 mm) bei.
- Der S80-P6 ist mit einem Marvell® 88E6390 Gigabit-Ethernet-Switch ausgestattet. Dieses Gerät bietet acht PHY-Ports (1-8) mit integrierten Gigabit-Ethernet-Transceivern, die über Magnetmodule mit dem CompactPCI® Serial-Backplane-Anschluss P6 verkabelt sind.
- Darüber hinaus ist ein SerDes-Port (9) des Switches intern mit dem integrierten Gigabit-Ethernet-Controller Intel® I210-IS verbunden, um den Switch-Zugriff durch die CPU-Karte (PCI Express®) zu ermöglichen.
- Die CPU-Trägerkarte mit der S80-P6-Mezzanine-Karte wird normalerweise in den Systemsteckplatz einer CompactPCI® Serial-Backplane eingesetzt, die entweder für Netzwerke mit Sternarchitektur oder Full-Mesh-Backplane-Ethernet geeignet ist.
- Beide Strukturen ermöglichen Backplane-Multiprocessing und andere Ethernet-gebundene Kommunikation über P6/J6 zwischen CompactPCI® Serial-Karten, wobei die Mesh-Version eine höhere Flexibilität (und Backplane-Kosten) bietet.
- Mezzanine-Modul in proprietärer Größe. Passt grundsätzlich in die 4HP (20,3 mm) Hülle der CPU-Trägerplatine. Die Lieferung erfolgt typischerweise als gebrauchsfertige Baueinheit (einschließlich SC4-CONCERTO oder Nachfolge-CPU-Karte). Einbaulage rechts
Produktinformation
xArtikel/ArtikelnummerS80-P6
Artikelbeschreibung8 x GB ETH-Switch
