Beschreibung

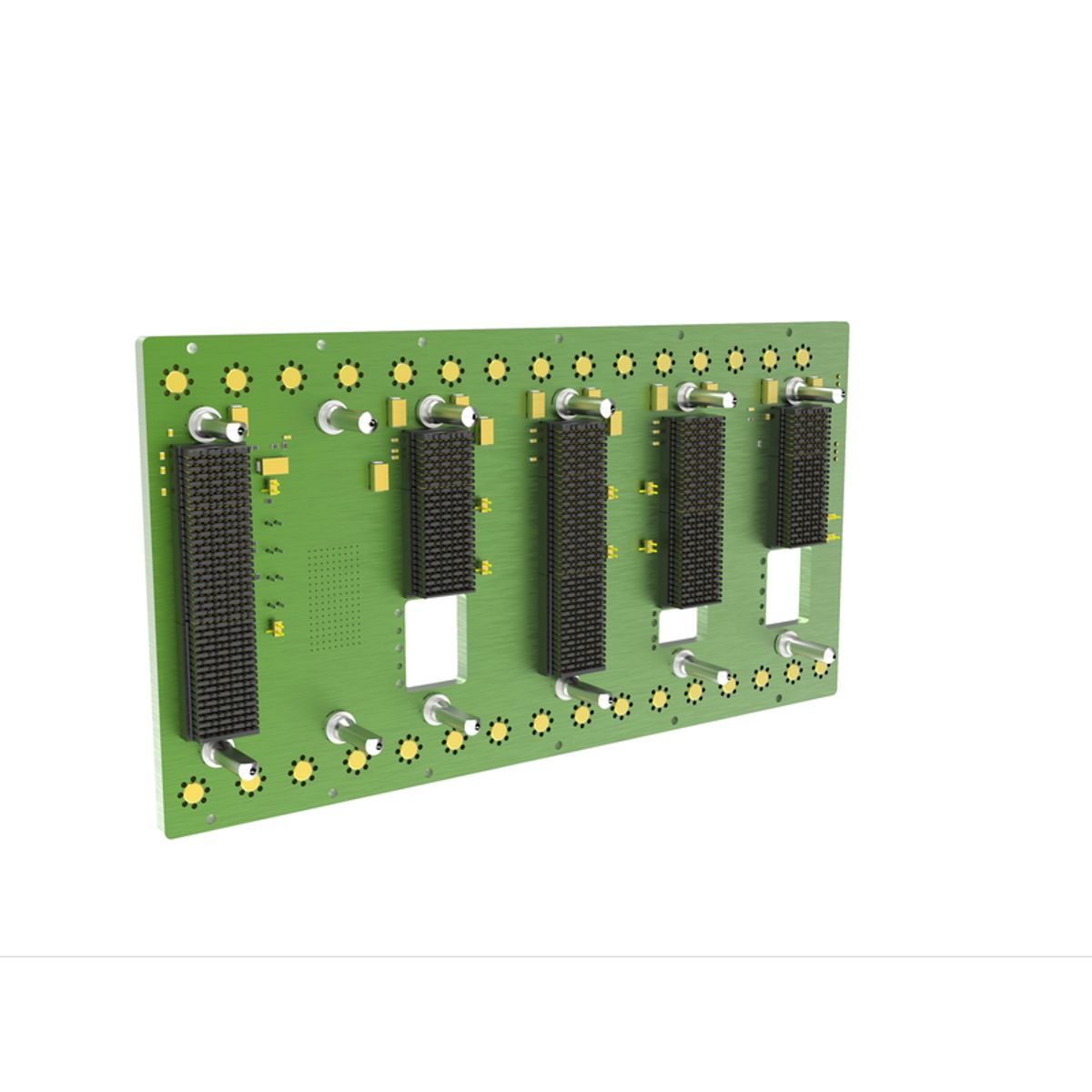

xDiese 3-HE-Backplane wurde nach SOSA entwickelt und bietet 5 PIC-Steckplätze (Plug-in-Card), die Hochgeschwindigkeitssignale auf allen Datenpfaden sowie VITA 67.3-Anschlüsse und optische VITA 66.5-Anschlüsse unterstützen.
Produktmerkmale
x- Schlitzprofile im Einklang mit Snapshot 3 des SOSA-Standards
- Fünf SOSA PIC-Steckplätze 3U VPX-Backplane. 1,5 Schlitzabstand
- Unterstützt Dual-Domain-Ethernet-Switch 1/10/40 und 25/100
- PNT Timing-Slot-Profil SLT3x-TIM-2S1U22S1U2U1H-14.9.2
- Diese Backplane eignet sich für ATF-Anwendungen (Air Flow Through) wie unser VITA 48.8-Entwicklungsgehäuse – 39A05IZX6ZY3VCN0
- Alle Steuerungs- und Datenebenenverbindungen sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen 100GBASE-KR4
- Serielle Wartungsanschlüsse werden an einen Header weitergeleitet
- Abgestimmte Länge, geringe Skew-REF- und AUX-Radialuhren
- IPMC-Header für externen Chassis-Manager
- Diese Backplane bietet die einzigartige und nützliche Funktion eines separaten RTM-Anschlusses (Expansion Plane Rear Transition Module) für Steckplatz 1.
Produktinformation
xArtikel/Artikelnummer1SVX306APP-1X31
ArtikelbeschreibungBackpalane mit 3 HE, 5 Steckplätzen und 25 GB, ausgerichtet auf SOSA. Entspricht AFT und VITA 48.8
ArchitekturSOSA and VPX/OpenVPX
Steckplätze5
