Beschreibung

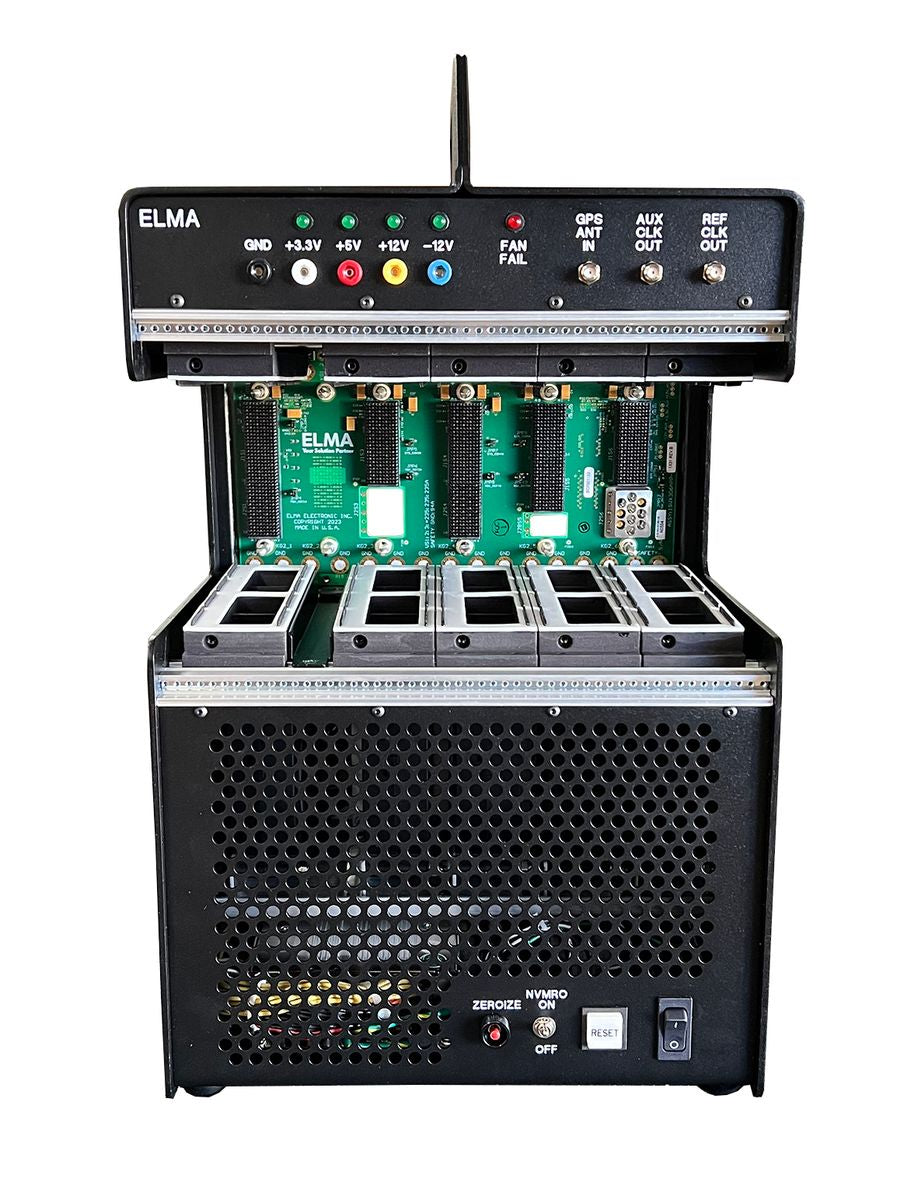

xDie völlig neue CompacFrame-Plattform von Elma Electronic beschleunigt die Entwicklung und den Test von 3-HE-Plug-in-Karten (PICs), die gemäß VITA 48.8, dem Air Flow Through Cooling-Standard, entwickelt wurden. Der 3-HE-Kartenkäfig in der Plattform ist für einen einfacheren Kartenzugriff um 5° nach oben geneigt.
Produktmerkmale
x- Bietet Platz für 3U-Module gemäß dem VITA 48.8 Air-Flow-Through (AFT)-Standard
- Durch die Verwendung der 1SVX306APP-1X31-Rückwandplatine ist dieser CompacFrame für die SOSA-Entwicklung geeignet
- 1400-W-ATX-Netzteilstandard
- Integrierter Tragegriff und 5°-Neigung nach oben zum Kartenkäfig
- Spannungsüberwachungs-LEDs, Testpunkte, Nullung, NVMRO, Reset und Netzschalter auf der Vorderseite
- Inklusive VITA 46.11-Chassis-Manager mit rückseitig zugänglichen Ethernet- und seriellen Anschlüssen
- Batterie für VBAT-Anschluss
- Die Steckplätze sind für 1,5-Zoll-VITA 48.8-3UB-Module (Luftstrom von unten nach oben) vorgesehen
- Steckplatz 1 der 1SVX306APP-1X31-Rückwandplatine ist ein I/O-intensiver Steckplatz, der 3U RTM sowie Zugriff auf die Erweiterungsebene für Kabelverbindungen unterstützt
Produktinformation
xArtikel/ArtikelnummerType-39A
ArtikelbeschreibungCompacFrame Typ 39A, bis zu 5 Steckplätze, VITA 48.8 AFT
Steckplätze5
