Beschreibung

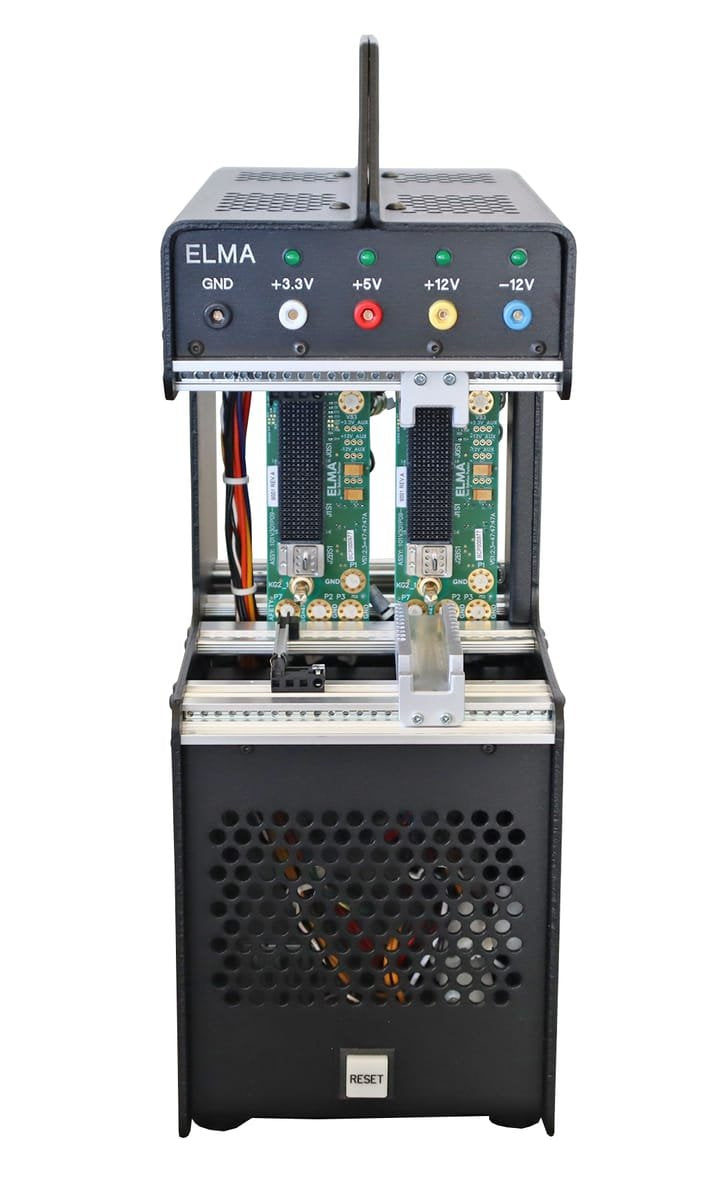

xDie Short VPX CompacFrame-Plattform von Elma wurde entwickelt, um die Entwicklung und den Test von Platinen zu beschleunigen, die für einen kleineren Formfaktor von 3U-Platinen (3U x 100 mm Tiefe) ausgelegt sind. Bietet Platz für bis zu 4 OpenVPX-Steckplätze oder 2 VPX-Backplanes nur für Stromversorgung und Masse
Produktmerkmale
x- Kurzer VPX-Frontkartenkäfig, 3 HE hoch x 100 mm tief
- Bietet Platz für bis zu 4 OpenVPX-Steckplätze oder 2 VPX-Backplanes nur für Stromversorgung und Masse
- Kann Kartenführungen für luftgekühlte (VITA 48.1) und konduktionsgekühlte (VITA 48.2) Platinen kombinieren
- 300-W-ATX-Netzteil standardmäßig, mit Option zum Austausch durch ein 3U VITA 62-Steckernetzteil
- 5° nach oben geneigt zum Kartenkäfig
- Optionales Plug-in VITA 46.11 System Manager (ChMC)
- Zwei 60-mm-Lüfter mit 42 CFM und Platz für luftgekühlte und konduktionsgekühlte Steckkarten
- 3U-RTM-Steckplätze auf der Rückseite mit Lüfterkühlung verfügbar
- LEDs und Testpunkte zur Spannungsanzeige auf der Vorderseite
- Frontplatten-Reset und hinteres Stromeingangsmodul
Produktinformation
xArtikel/ArtikelnummerType-39PS
ArtikelbeschreibungCompacFrame Typ 39PS, kurze VPX-Nutzlast-Test- und Entwicklungsplattform
