Beschreibung
xC48-M2 wird an den Mezzanine-Erweiterungsstecker HSE des CompactPCI®-CPU-Trägers angeschlossen. 4-TE-Hülle der CPU-Trägerplatine, kann aber auch auf einigen Mezzanine-Seitenkarten für eine Baugruppe mit 8 TE oder 12 TE Gesamtfrontplattenbreite verwendet werden.
Produktmerkmale
x- Mezzanine-Modul in proprietärer Größe 66 mm x 95 mm
- Passt grundsätzlich in die 4HP (20,3 mm) Hülle der CPU-Trägerplatine
- Wird typischerweise als gebrauchsfertige Baugruppe geliefert (einschließlich PC3/SC1-ALLEGRO, PC4/SC2-PRESTO oder Nachfolge-CPU-Karte)
- Montageposition rechts (oben auf der CPU-Platine)
- Hochgeschwindigkeits-Mezzanine-Anschluss, geeignet für mehrere EKF-CPU-Trägerplatinen und Seitenkarten
- Wird an den Trägerkartenanschluss HSE (High Speed Expansion) angeschlossen.
- Bis zu 4 x SATA 6G-Kanäle (zwei Kanäle werden auf dem C48-M2 verwendet)
- 4 x USB 2.0-Anschlüsse (wird beim C48-M2 nicht verwendet, hier nur als Referenz angegeben)
- 2 x M.2-Modulsockel (M.2-1, M.2-2)
- PCI Express® M.2 Spezifikation Sockel 2 (SSD/Andere)
Produktinformation
xArtikel/ArtikelnummerC48-1-M2

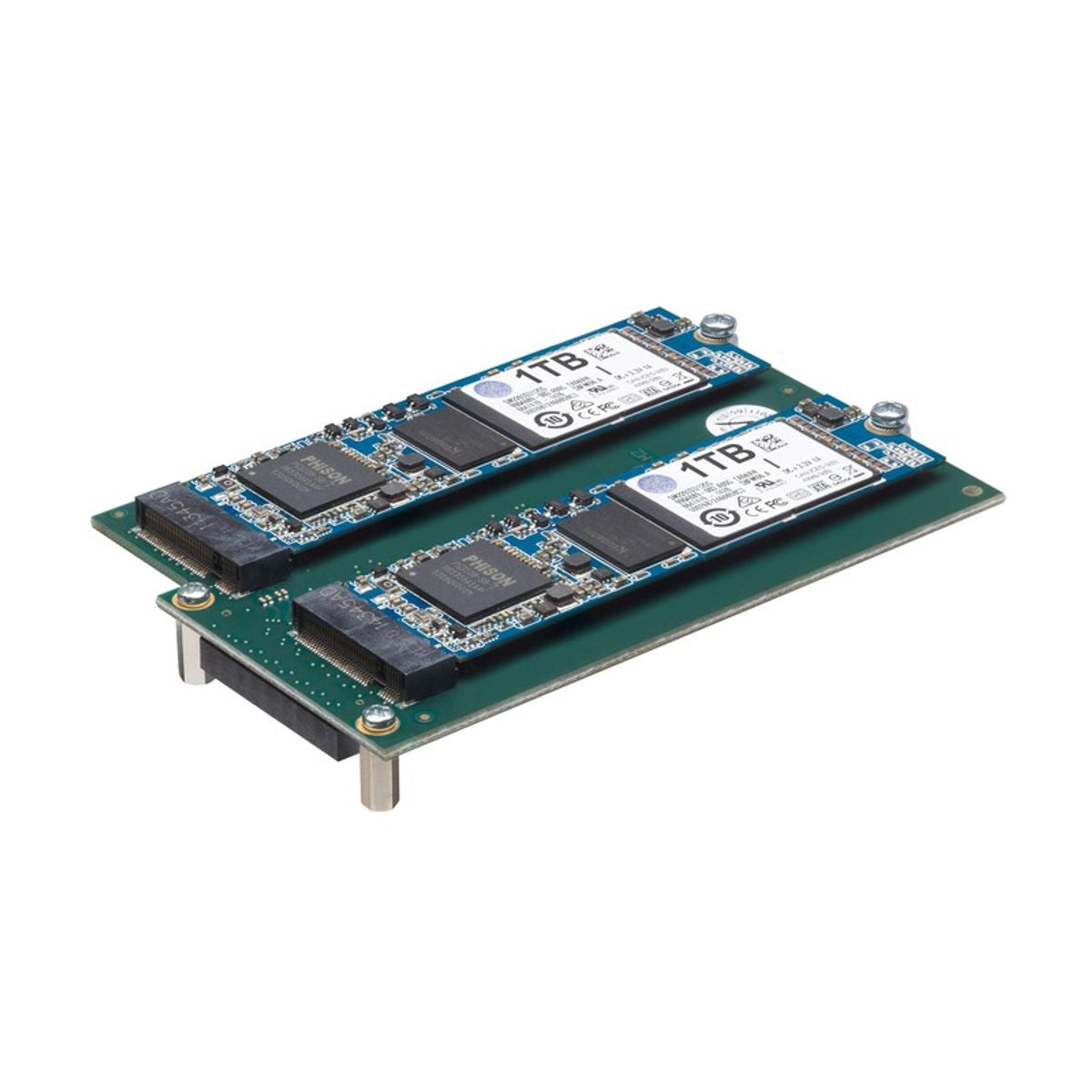

ArtikelbeschreibungSSD-Mezzanine-Modul mit zwei M.2-Karten
