Beschreibung

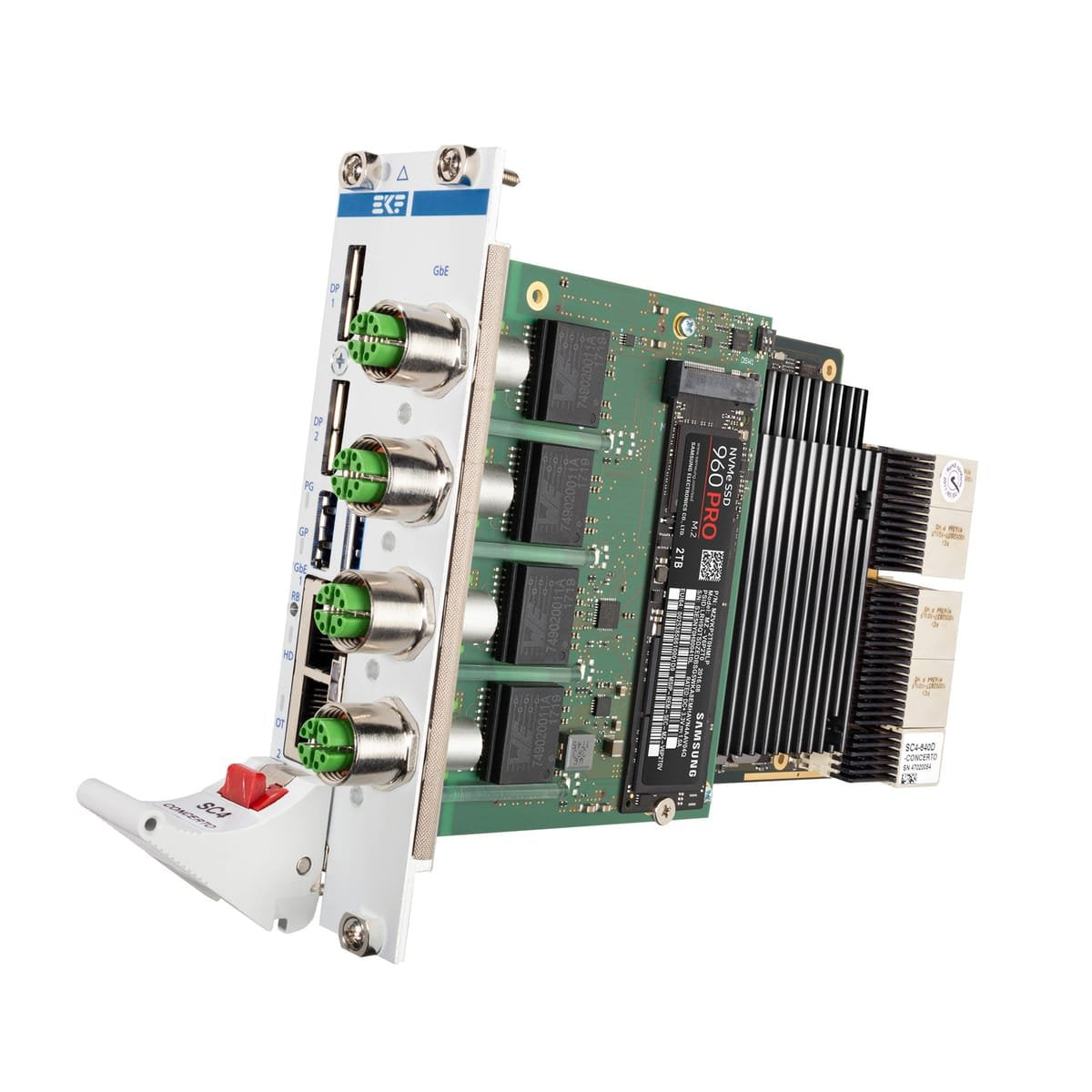

xThe SCL-RHYTHM is a mezzanine card for EKF SC4/5 CPU boards, with a socket for PCI Express® M.2 NVMe SSD PCIe x4 mass storage module, and four independent M12 Gigabit Ethernet controllers for universal networking. Suitable for M.2 S1-S5 / D1-D5.
Produktmerkmale
x- Bei Montage auf einer EKF-CPU-Platine, 8TE Breite
- 4 x M12 X-kodierte Frontplatten-GbE-Buchsen, schienengeprüft, Cat6A, IEC 61076-2-109
- 1000BASE-T-, 100BASE-TX- und 10BASE-T-konforme Datenübertragungsraten-Frontanschlüsse. Zukunftssichere Investition in die Verkabelungsinfrastruktur – bis zu 10 Gbit/s mit M12 Cat6A
- M12-X-kodierte Cat6A-Kabelkonfektionen mit RJ45-Stecker sind von mehreren Anbietern erhältlich
- M.2-Sockel für ein SSD-Modul vom Typ NVMe bis zur Größe 2280; Sockelhöhe 4,2H (doppelseitiges Modul zulässig)
- Geeignet als Boot-Gerät für die Betriebssysteminstallation
- Vier einzelne Netzwerkschnittstellen-Controller (NIC), basierend auf PCI Express®, 1000BASE-T, 100BASE-TX, 10BASE-T
- -40 °C bis +85 °C Betriebstemperatur GbE-Controller m. integrierte PHY
- IPv4/IPv6, 9,5-KB-Jumbo-Frame-Unterstützung, IEEE 802.1Qav Audio-Video-Bridging (AVB)-Verbesserungen für zeitkritische Streams (TSN)
- IEEE 1588- und 802.1AS-Pakete mit Zeitstempel für hochpräzise Zeitsynchronisation
Produktinformation
xArtikel/ArtikelnummerSCL-RHYTHM
ArtikelbeschreibungM12 Mezzanine für SC4/5 M.2 NVMe SSD PCIe x4, 4 x M12 Gbe
