Beschreibung

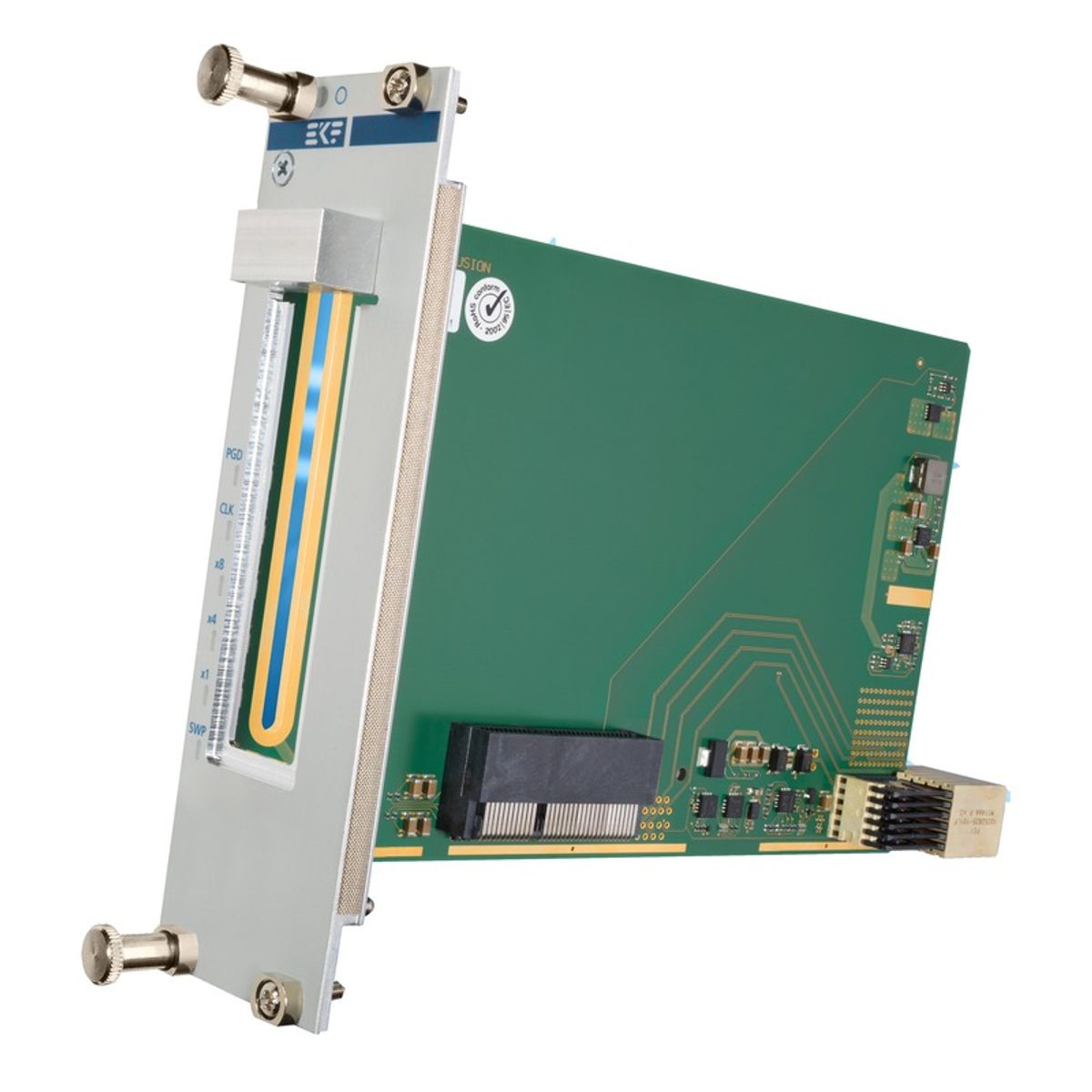

xDas SA1-FUSION ist eine Peripheriesteckplatzplatine für PICMG® CompactPCI® Serial-Systeme und fungiert als Träger für eine Low-Profile-PCI-Express®-Karte. Der SA1-FUSION ist mit einem PCIe x4-Anschluss ausgestattet.
Produktmerkmale
x- PICMG® CompactPCI® Serial Standard (CPCI-S.0) Peripheriesteckplatz- oder Fat Pipe-Steckplatzkarte
- Europakarte in Einzelgröße, 3 HE, 8 TE, 100 x 160 mm2
- cPCI-S-Backplane-Anschluss P1 (obligatorisch bei allen SA1-FUSION-Optionen)
- Trägerplatine für eine einzelne PCI-Express®-Karte mit begrenzter Größe
- Maximale Abmessungen 148 mm x 83,75 mm (SA1-0100-FUSION, SA1-0400-FUSION)
- Maximale Abmessungen 139 mm x 83,75 mm (SA1-0800-FUSION)
- PCIe-Anschluss x 4 (SA1-0400-FUSION)
- Integrierter PCI Express®-Taktpuffer
- Langfristige Verfügbarkeit
- Montageposition rechts (auf einer CPU-Platine).
Produktinformation
xArtikel/ArtikelnummerSA1-FUSION
ArtikelbeschreibungPCIe-Kartenträger PCIe x 4
Datenblätter und Medien
xDatasheet:
