Beschreibung

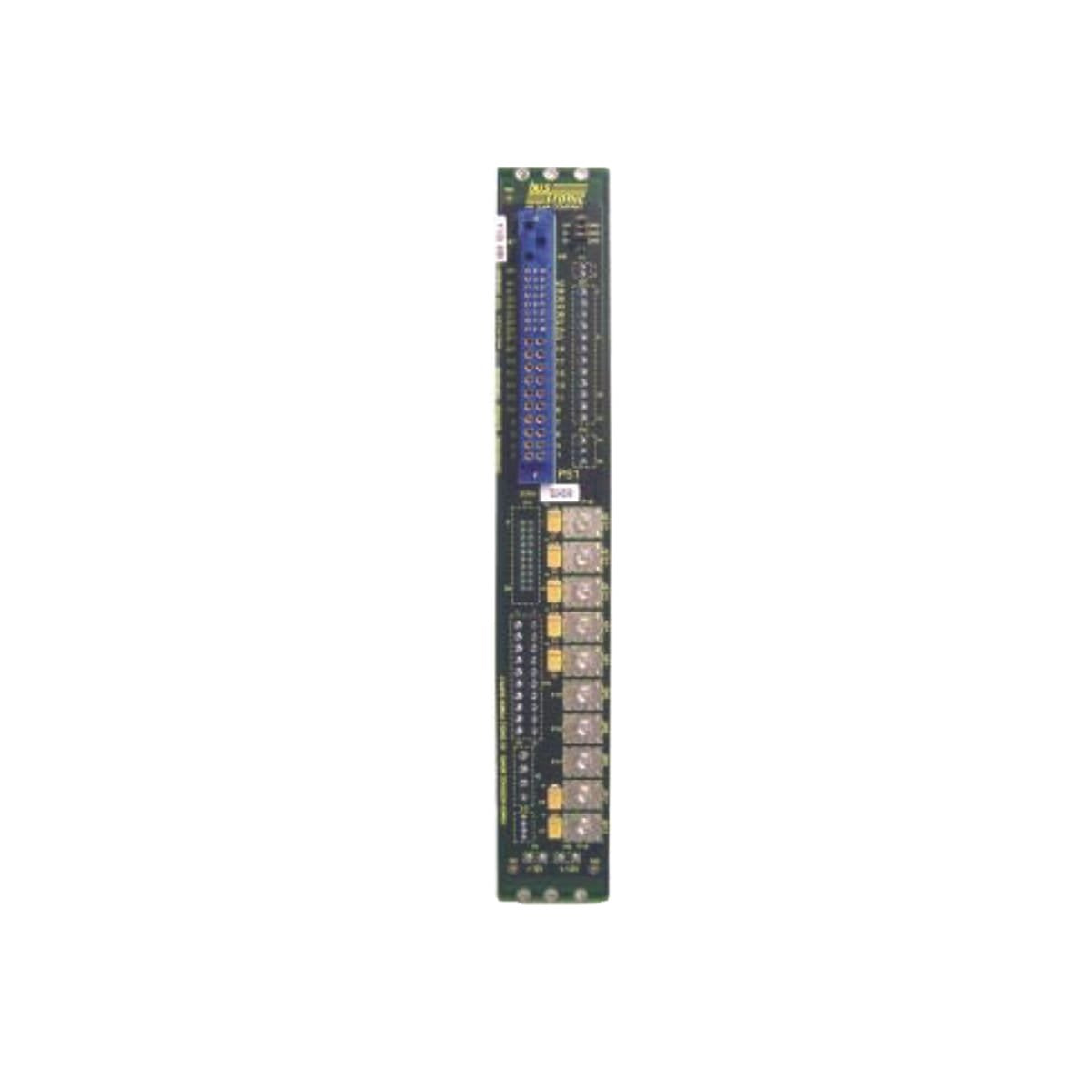

xDas Power Interface Board mit 6 HE und einem Steckplatz hat einen P47-Powersteckverbinder und wird mit über Powerbugs mit 6/32-Schrauben verbunden. Es dient dazu, steckbare Netzteile, Stiftleisten und Versorgungsanschlüsse verfügbar zu machen.
Produktmerkmale
x- Entspricht der Stromschnittstellenspezifikation PICMG 2.11 Rev. 1.4
- Entspricht der Mechanikspezifikation IEEE 1101.14
- Ein oder zwei steckbare 47-polige Stromanschlüsse
- Schnittstelle zur Backplane über Stromkabel mit 6/32-Schrauben
- Header für Spannungserkennung, Stromanteil (2-ps-Steckerversion) und IPMB-Schnittstelle gemäß Systemmanagementspezifikation PICMG 2.9 Rev. 1.4
- Leistungsabgriffe für +5 V, 3,3 V, GND und Faston-Blades für +12 V, -12 V
- Anschlüsse für Dienstprogramm (20-polig), Aux-/Festplattenlaufwerk und Netzschalter
- Die geografische Adressierung am Netzteilanschluss ist wählbar
Produktinformation
xArtikel/Artikelnummer106PIBM601-0000R
ArtikelbeschreibungPower Interface Board 6 HE, 1 PSU-Steckverbinder
