Beschreibung

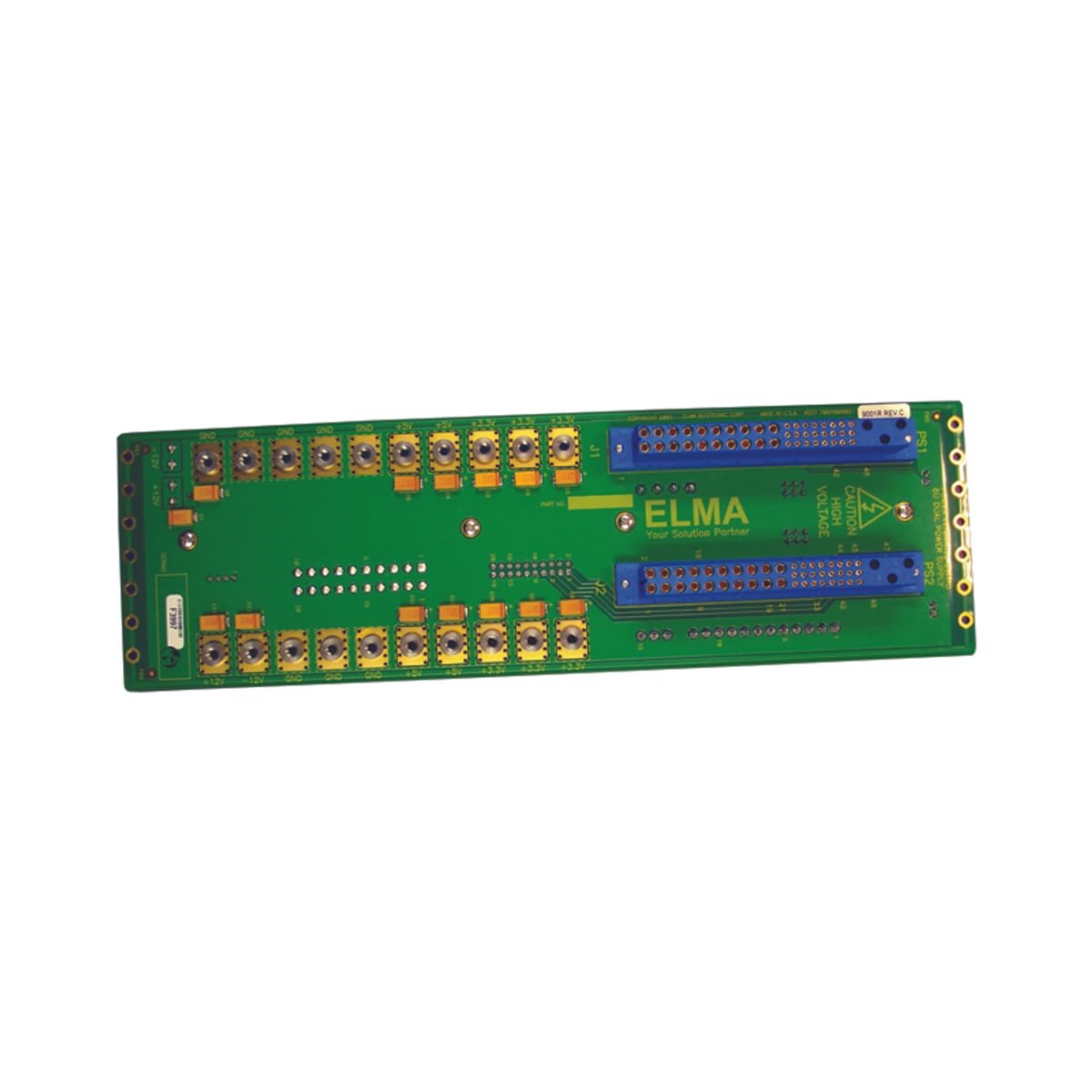

xDas Power Interface Board mit 6 HE und zwei Steckplätzen hat einen P47-Powersteckverbinder, AC-Pins, und wird mit über Powerbugs mit 6/32-Schrauben verbunden. Es dient dazu, steckbare Netzteile, Stiftleisten und Versorgungsanschlüsse verfügbar zu machen.
Produktmerkmale
x- Entspricht der Stromschnittstellenspezifikation PICMG 2.11 Rev. 1.7
- Entspricht der Mechanikspezifikation IEEE 1101.17
- Ein oder zwei steckbare 47-polige Stromanschlüsse
- Schnittstelle zur Backplane über Stromkabel mit 6/32-Schrauben
- Header für Spannungserkennung, Stromanteil (2-ps-Steckerversion) und IPMB-Schnittstelle gemäß Systemmanagementspezifikation PICMG 2.9 Rev. 1.7
- Leistungsabgriffe für +5 V, 3,3 V, GND und Faston-Blades für +12 V, -12 V
- Anschlüsse für Dienstprogramm (20-polig), Aux-/Festplattenlaufwerk und Netzschalter
- Die geografische Adressierung am Netzteilanschluss ist wählbar
Produktinformation
xArtikel/Artikelnummer106PIBM602-9001R
ArtikelbeschreibungPower Interface Board 6 HE, 2 PSU-Steckverbinder mit AC pins
