Beschreibung

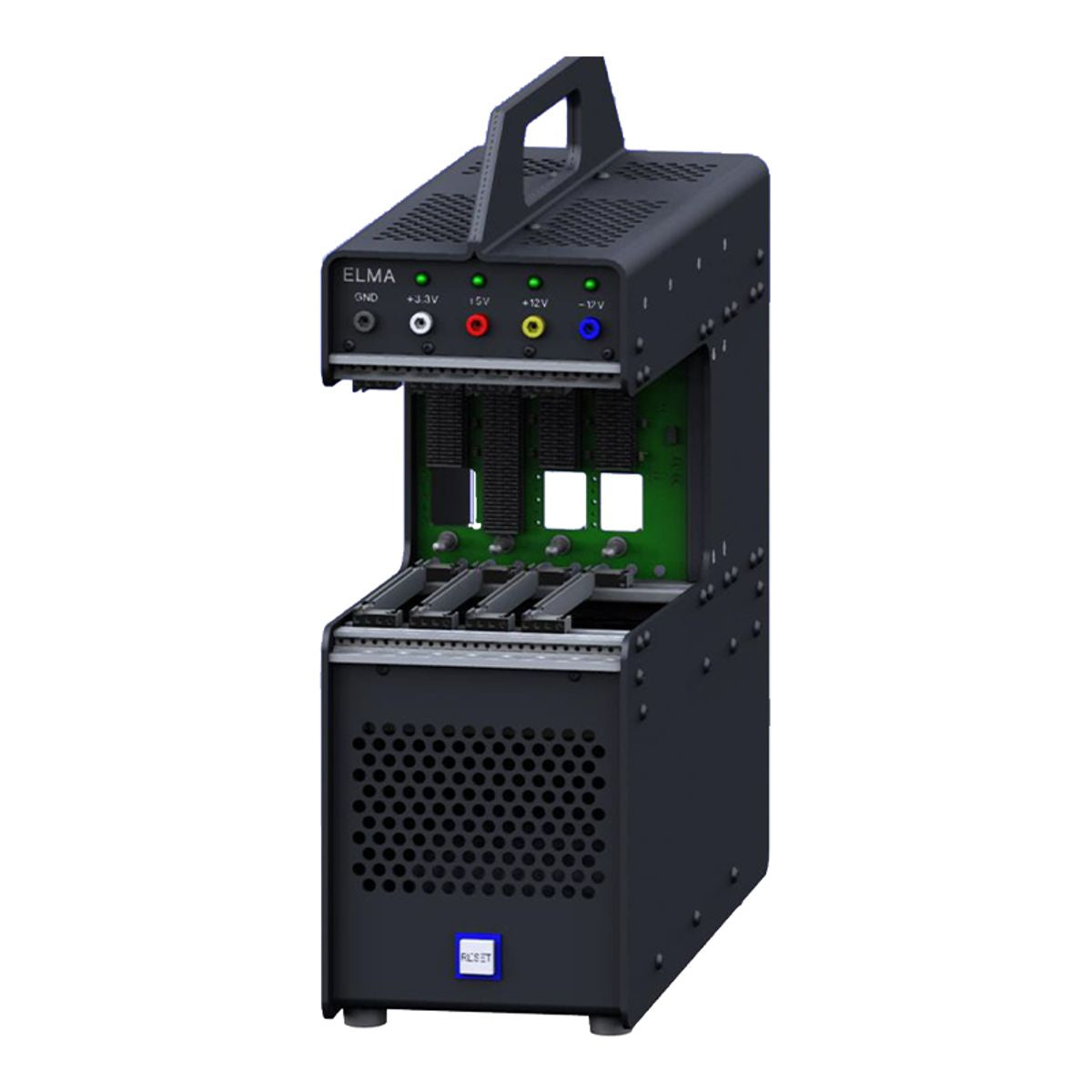

xElmas CompacFrame ist die tragbare Testplattform der nächsten Generation, die entwickelt wurde, um die Entwicklung und den Test von Plug-in-Karten (PICs) nach dem technischen Standard Open Group® SOSA™ zu beschleunigen. Bietet Platz für eine OpenVPX-Backplane mit bis zu 4 Steckplätzen.
Produktmerkmale
x- Zusammengebaut mit 2- und 4-Slot-OpenVPX, ausgerichtet auf SOSA-Backplane (Backplane-Modell(e) 2-Slot – 1SVX302AMP-1X31, 4-Slot – 1SVX304AJP oder ALP-1X31
- Typ 39 CompacFrame-Chassis – vielseitiges und offen zugängliches Chassis, das einen einfachen Zugang für Tests und Systementwicklung ermöglicht.
- 300-W-Netzteil im ATX-Stil
- Es stehen luftgekühlte und konduktionsgekühlte Kartenführungen zur Verfügung
- Inklusive SMA-Anschluss für PNT-Karte (Timing).
- Wartungsanschlüsse sind zum Anschluss auf der Rückseite der Rückwandplatine geführt und über ein Breakout-Kabel zur Platinendiagnose herausgeführt
- 5° nach oben geneigt zum Kartenkäfig
- Von hinten zugänglicher VITA 46.11-konformer Regalmanager
- Spannungsüberwachungs-LEDs und Testpunkte auf der Vorderseite
- 3U-RTM-Steckplätze auf der Rückseite verfügbar
Produktinformation
xArtikel/Artikelnummer39S0xBWX9ZY2VCC0
ArtikelbeschreibungTyp 39 CompacFrame-Entwicklungsplattform, 2 und 4 Steckplätze 3 HE OpenVPX ausgerichtet auf SOSA
Steckplätze6
