Beschreibung
xDie E-Frame-Testplattform Typ 39 unterstützt die 6-HE- oder 3-HE-VPX-basierte Systementwicklung. Mit einer robusten Aluminiumkonstruktion ermöglicht das vielseitige Gehäusedesign einen einfachen Zugang für Tests und die Entwicklung der Systemarchitektur für bis zu 12 Steckplätze.
Konfigurator-Link
Produktmerkmale
x- Multi-Slot-Test- und Entwicklungsplattform für 3-HE- und 6-HE-VPX- und OpenVPX™-Boards
- 3U- oder 6U-Karten werden mit einem Formfaktor-Adapter unterstützt
- Jeder Steckplatz kann unabhängig für den Strombedarf konfiguriert werden
- Der 1,6-Zoll-Steckplatzabstand bietet Platz für breitere Module, die mit VITA 48.5 kompatibel sind (Luftdurchfluss), und einfachen Zugriff auf Komponenten auf beiden Seiten der Platinen
- Ermöglicht die Verwendung von Standard-VPX-RTM-Modulen und den Zugriff auf J1-Hochgeschwindigkeitssignale
- Stromversorgung des Gehäuses: 97–264 VAC mit automatischer Bereichswahl, 580–700 Watt feste Netzteile
- Hochleistungs-Kühlventilatoren
- Aluminiumkonstruktion mit kratzfester schwarzer Lackierung
- Eingebauter Spannungswächter mit grünen LEDs zur Einhaltung der Busspannungen
- Oberer Griff für einfachen Transport mit Tischfüßen an der Unterseite. Mit VPX-Entwicklungsplattformen können Systementwickler und Systemintegratoren ein oder mehrere VPX-Boards einschalten und ihre Fabric-Verbindungen wie in der Zielanwendung miteinander verbinden
Produktinformation
xArtikel/Artikelnummer39E02PSX94Y2VCEX

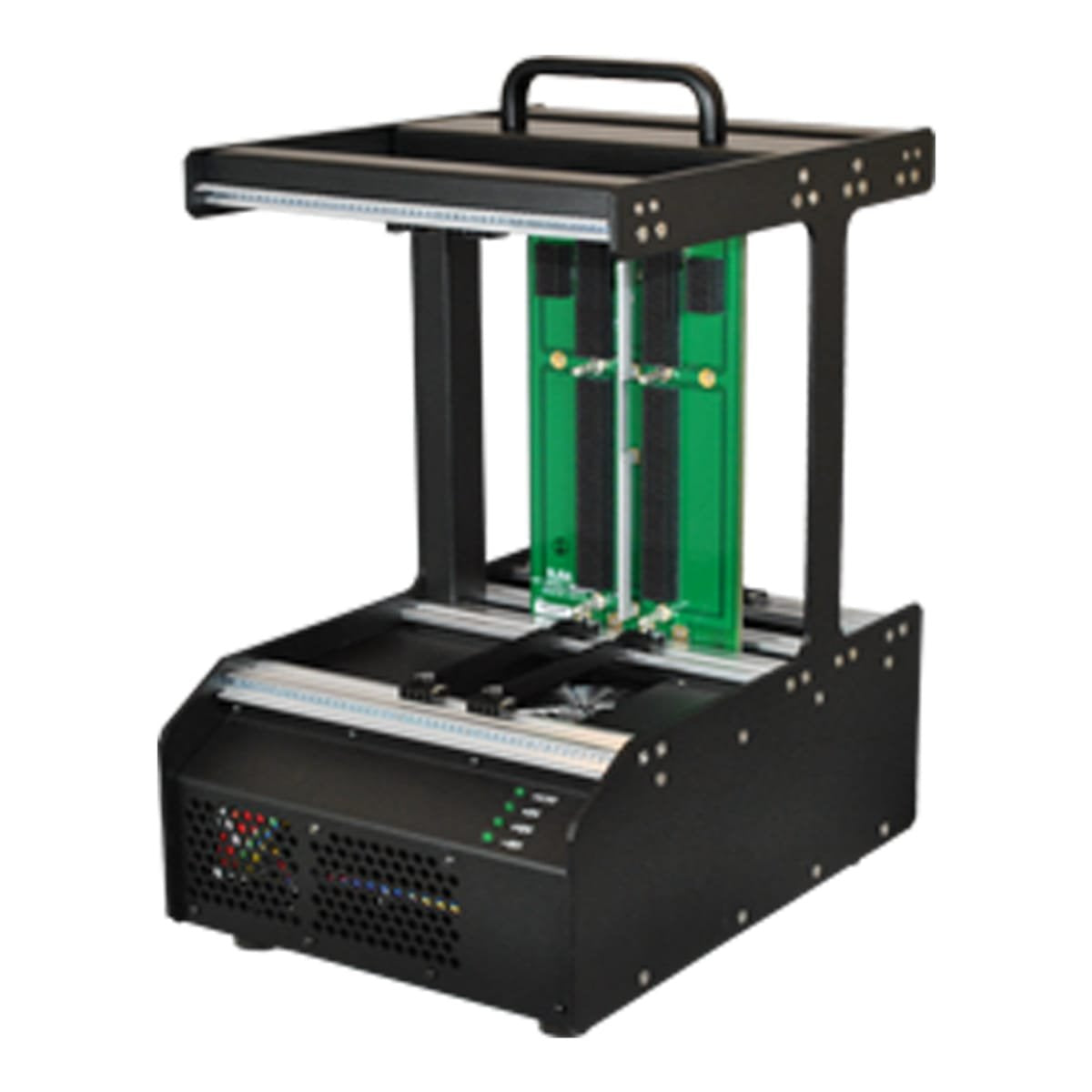

ArtikelbeschreibungTyp 39 E-Frame-Entwicklungsplattform, 2 Steckplätze 6 HE VPX
Steckplätze2
