Beschreibung

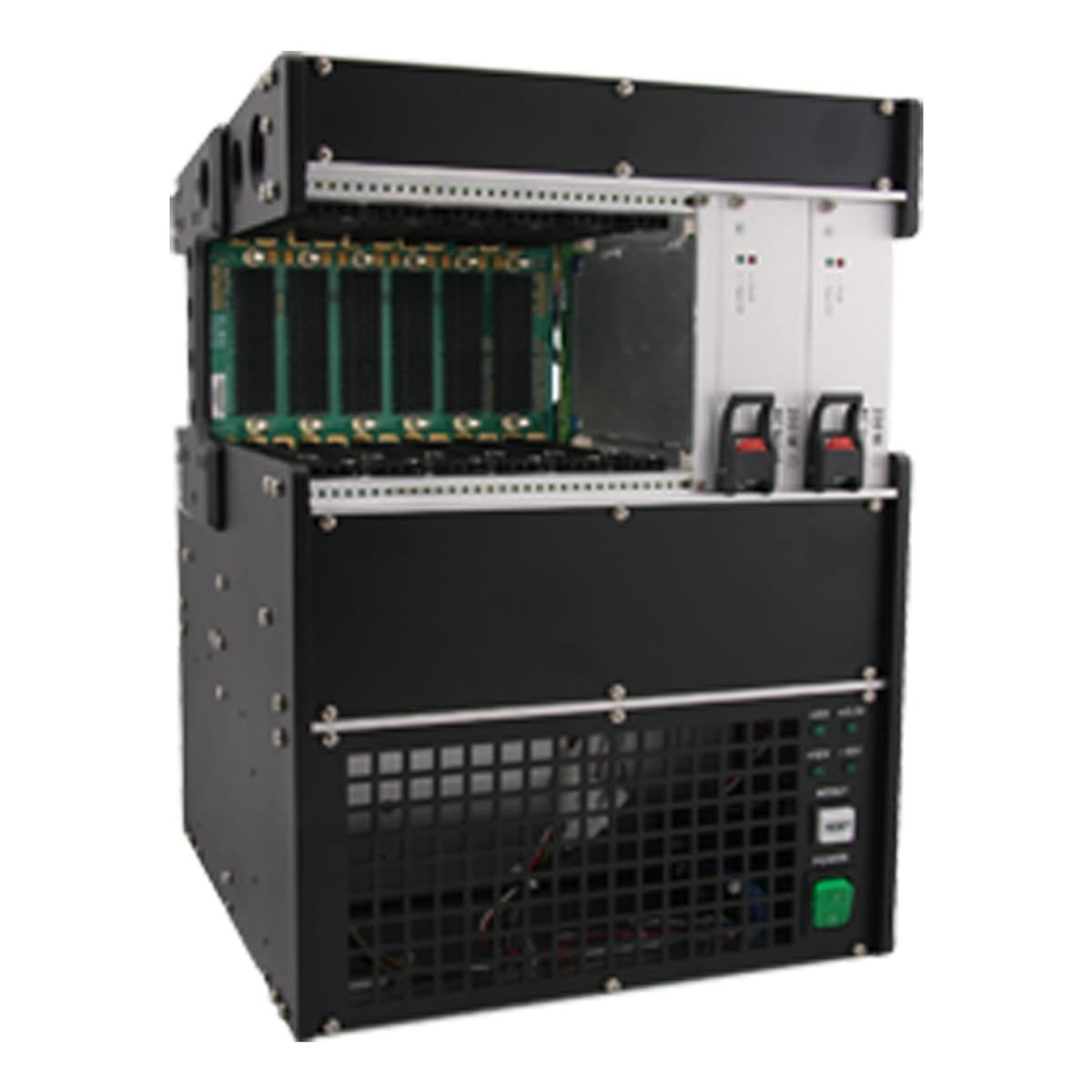

xDie Testplattform Typ 39 E-Frame (kurz) unterstützt die 3U-VPX-Entwicklung. Mit einer robusten Aluminiumkonstruktion ist der E-Rahmen vom Typ 39 insgesamt 9 HE groß und bietet Platz für 3 HE-Karten. Erhältlich in den Ausführungen Kompakt (49 PS) und Voll (84 PS) für die Montage von 3–15 Steckplätzen im 1-Zoll-Raster.
Konfigurator-Link
Produktmerkmale
x- Halbbreite Version (49 HP)
- Bietet Platz für 5 vordere 3U x 160-mm-Karten
- RTM-Montage (hinteres Übergangsmodul)
- 3U VPX-Strom- und Erdungs-Backplane mit 5 Steckplätzen
- Steckbares 250Watt VITA 62 Netzteil
- Hochleistungskühlung über vorne und hinten montierte Lüftereinschübe
- Hinteres AC-Stromeingangsmodul mit GND-Bolzen
- Anlagenüberwachung mit RS232-Schnittstelle (optional)
- Von vorne zugängliche Testpunkte und Überwachungs-LEDs für: 3,3 V, ± 5 V, ± 12 V, ± 24 V und ± 48 V
- Optionen für feste und steckermontierte Netzteile: 90–264 VAC. Von vorne zugängliche Testpunkte und Überwachungs-LEDs für | +3,3 V, +/-5 V, +/-12 V, +/- 24 V und +/- 48 VDC. Der Typ 39 E-Frame verfügt über leistungsstarke 150 cfm-Lüfter unter dem Kartenkäfig.
Produktinformation
xArtikel/Artikelnummer39E05BUX94Y2VPB0
ArtikelbeschreibungTyp 39 E-Frame-Entwicklungsplattform, 5 Steckplätze 3 HE VPX Power & Ground
Steckplätze5
