Beschreibung

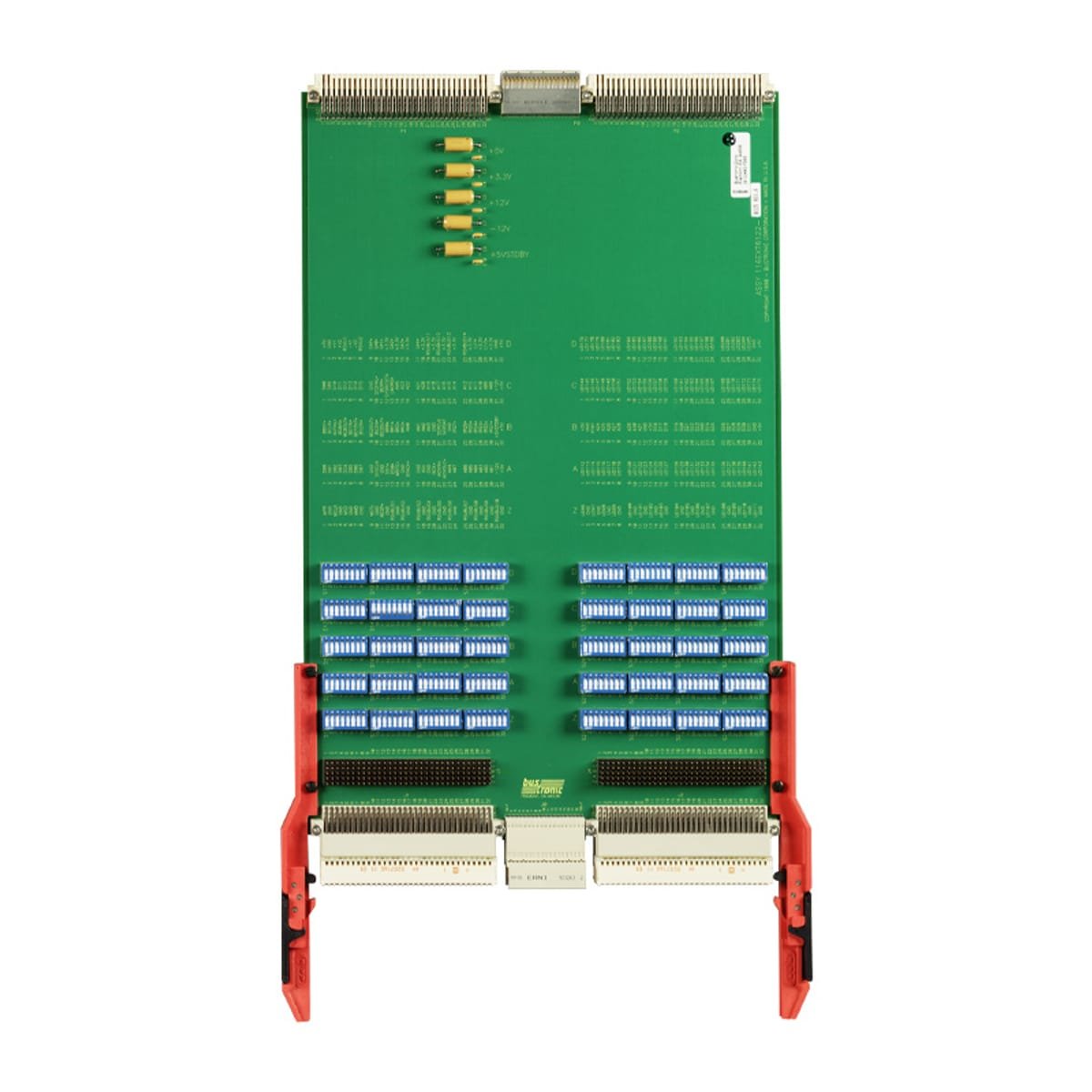

xDie VME-Extender-Boards sind so konzipiert, dass sie eine Leiterplatte vollständig aus einem Kartenkäfig herausholen, sodass sie auf beiden Seiten des Testboards getestet oder debuggt werden kann. Jede Signal-, Strom- und Erdungsleitung kann mit den DIP-Schaltern einzeln isoliert werden.
Produktmerkmale
x- Ja Stecker, RoHS-konform
- Entwickelt, um die mechanischen und elektrischen Verbindungsanforderungen des ANSI/VITA 1.1 D2.1 VME-Erweiterungsstandards zu erfüllen
- Alle J1- und J2-Anschlussstifte können einzeln schalterisoliert werden, sind jedoch mit Strom- und Erdungsebenen verbunden
- Testpunkte für alle 160 Pins von J1 und J2
- Hervorragende Stromverteilung mit 2 oz. Kupfer-Strom- und Masseebenen
- Optional auch mit J0-Anschluss erhältlich
- Die robuste Kartenführung eignet sich für die meisten älteren VME-Produkte
- Rugged card guide handles most legacy VME products
Produktinformation
xArtikel/Artikelnummer116EXT6122-0125R
ArtikelbeschreibungVME Test Extender 6 HE, 220 mm 64x ohne P0
