Beschreibung

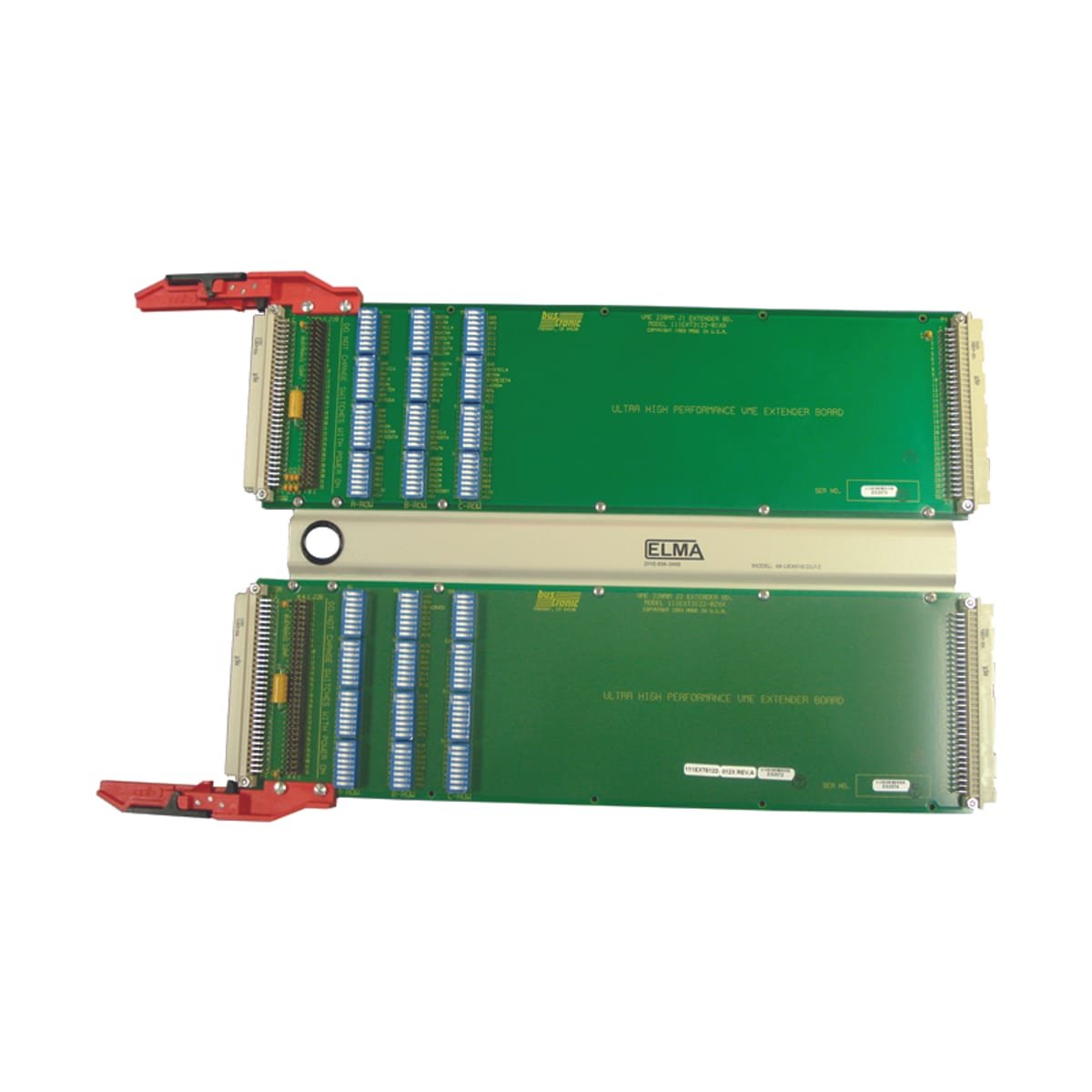

xDie VME-Extender-Boards sind so konzipiert, dass sie eine Leiterplatte vollständig aus einem Kartenkäfig herausholen, sodass sie auf beiden Seiten des Testboards getestet oder debuggt werden kann. Jede Signal-, Strom- und Erdungsleitung kann mit den DIP-Schaltern einzeln isoliert werden.
Produktmerkmale
x- Entwickelt, um die mechanischen und elektrischen Verbindungsanforderungen der Spezifikationen ANSI/VITA 1-1994 und IEEE P1014 zu erfüllen
- Zusammengebaut aus 3U-Segmenten – VME J1, VME J2 oder 96-Pin-Universalmodulebene
- Testpunkte für alle Leitungen an jedem 96-poligen Stecker
- Alle J1-, J2- und J3-Anschlussstifte können einzeln schalterisoliert werden
- Konzipiert für den Einsatz in 160-mm-, 220-mm-, 340-mm- und 400-mm-Chassis
- Robuste Führungsgriffe zum Ein-/Auswerfen der Karte
- Die robuste Kartenführung eignet sich für die meisten älteren VME-Produkte
- Rugged card guide handles most legacy VME products
Produktinformation
xArtikel/Artikelnummer111EXT6122-012X
ArtikelbeschreibungVME Test Extender 6 HE, 220 mm J1/J2
