Beschreibung

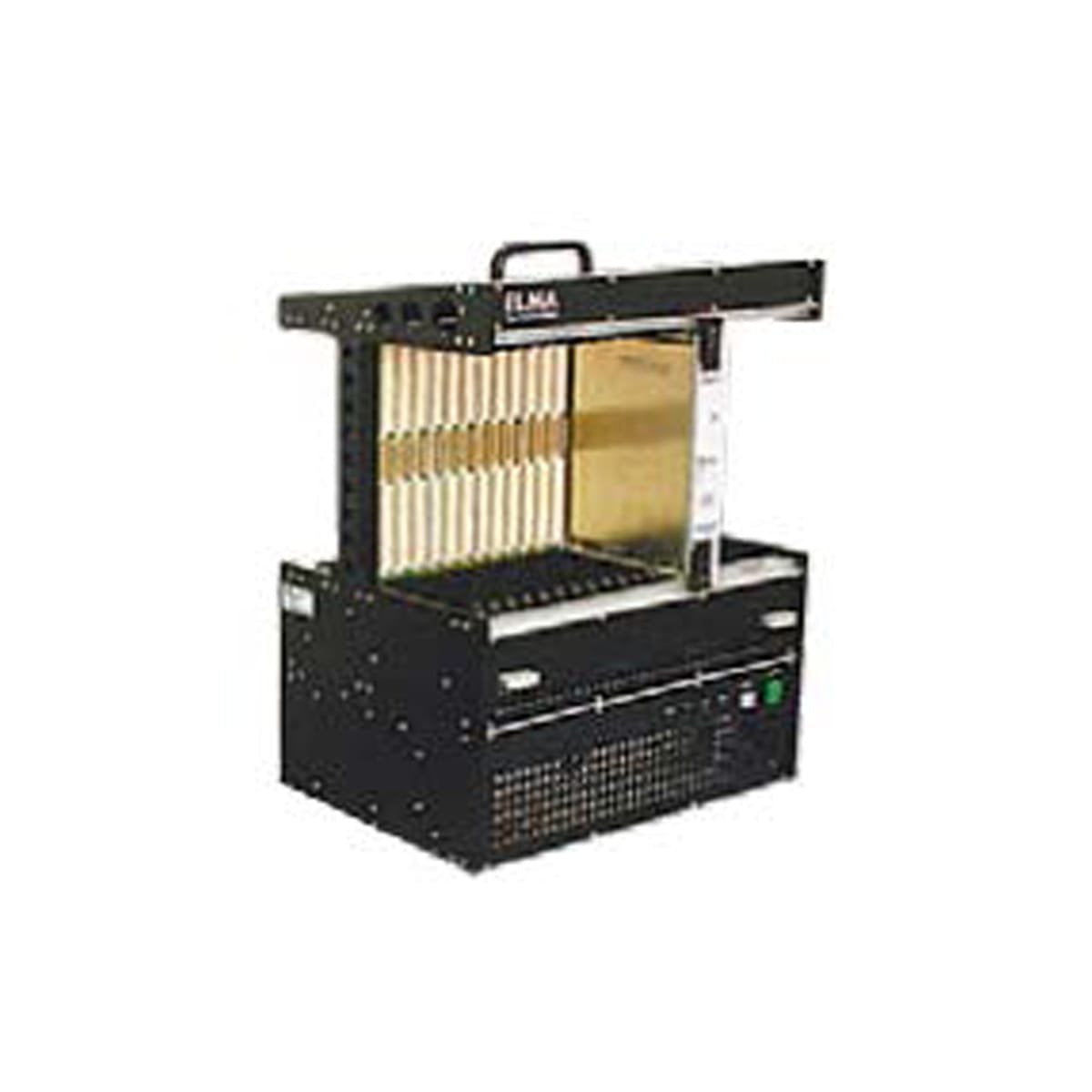

xDie Typ-39-E-Frame-Testplattform unterstützt die Entwicklung von Legacy-VME64X bis VPX. Mit einer robusten Aluminiumkonstruktion ist der vielseitige 39 E-Frame 12U groß und bietet Platz für 6U-Karten. Die volle Breite (84 PS) bietet Platz für 17 Karten (3 auf 0,8 Zoll und 14 auf 1 Zoll).
Konfigurator-Link
Produktmerkmale
x- Versionen mit halber und voller Breite (84 HP oder 49 HP)
- Hält 6 HE x 160 mm große Karten von vorne
- RTM-Montage (hinteres Übergangsmodul)
- Hybrid-Backplane mit 17 Steckplätzen (14 VPX-Steckplätze + 3 ältere VME64x-Steckplätze)
- Hinteres AC-Stromeingangsmodul mit GND-Bolzen
- Anlagenüberwachung mit RS232-Schnittstelle (optional)
- Hochleistungskühlung über vorne und hinten montierte Lüftereinschübe
- Robuste, schwarze Pulverbeschichtung. Griff oben für einfachen Transport
- Von vorne zugängliche Testpunkte und Überwachungs-LEDs für: 3,3 V, ± 5 V, ± 12 V, ± 24 V und ± 48 V
- Optionen für feste und steckermontierte Netzteile: 90–230 VAC, 24 VDC, 48 VDC. Von vorne zugängliche Testpunkte und Überwachungs-LEDs für | +3,3 V, +/-5 V, +/-12 V, +/- 24 V und +/- 48 VDC. Der 39 E-Frame verfügt über leistungsstarke 150 cfm-Lüfter unter dem Kartenkäfig.
Produktinformation
xArtikel/Artikelnummer39E08ADXC8Y3VG3X
ArtikelbeschreibungVPX/VME64x Hybrid, Typ 39 E-Frame, Testplattform (hoch)
Steckplätze17
