Beschreibung

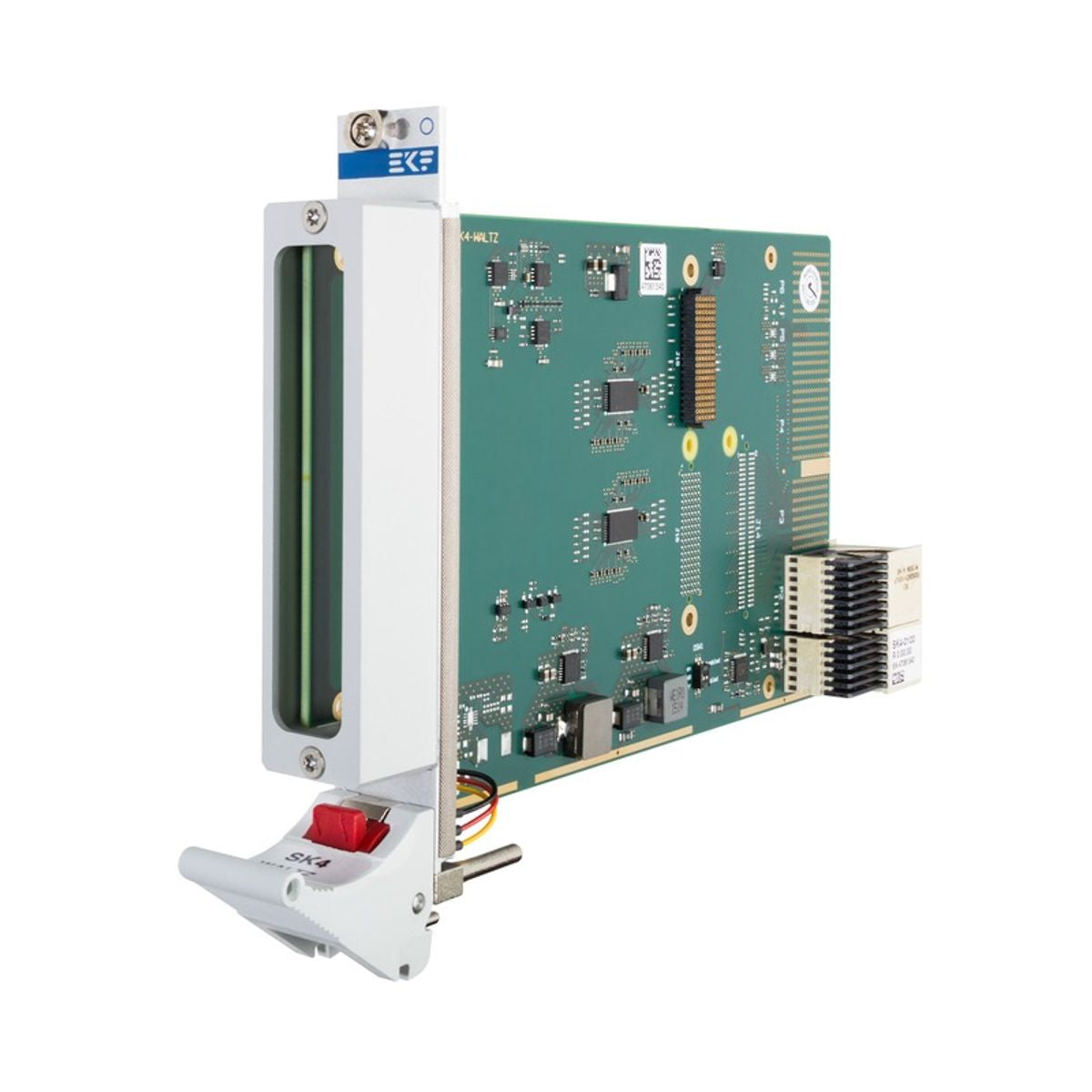

xSK4-WALTZ ist ein bidirektionaler 8-spuriger PCI Express® Gen3-Redriver für optimale Hochgeschwindigkeits-Signalintegrität und sollte in einen Fat-Pipe-Peripheriesteckplatz einer CompactPCI® Serial-Backplane installiert werden.
Produktmerkmale
x- PICMG® CompactPCI® Serial Standard (CPCI-S.0) Peripheriesteckplatzkarte
- Europakarte in Einzelgröße, 3 HE, 4 TE, 100 x 160 mm
- CompactPCI® Serielle Backplane-Anschlüsse P1 und P2 (Fat-Pipe-Steckplatz bis PCIe® x8)
- Optionale Backplane-Anschlüsse P3, P4, P5 für die I/O-Nutzung auf der Rückseite
- Passend für 74x149mm2 oder 74x139mm2 XMC-Module nach VITA 42
- XMC-Modulanschluss J15 (von VITA 42 als PCIe Gen1-Schnittstelle spezifiziert)
- Option XMC 2.0 Modulanschluss J15 (VITA 61) empfohlen für PCIe Gen2
- 8 x PCI Express® Lanes Gen1 (2,5GT/s gemäß VITA 42), Gen2 (5,0GT/s gemäß VITA 61) oder Gen3 (8GT/s)
- Bidirektionaler 8-Lane-PCIe-Gen3-Redriver/Repeater für optimale Signalintegrität
- -12V-Regleroption (J15 Pin F8)
Produktinformation
xArtikel/ArtikelnummerSK4-WALTZ
ArtikelbeschreibungXMC-Modulträger PCI Express x 8
